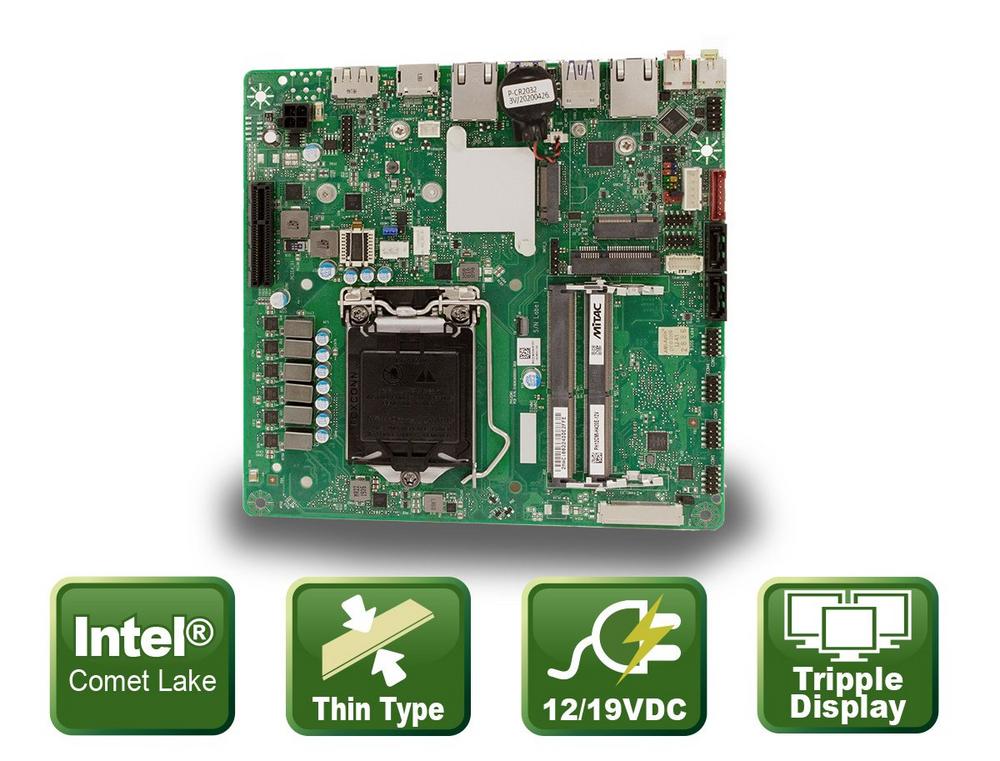

Thin Mini-ITX Mainboard mit 10 Rechenkernen

Mit dem PH12CMI bringt ICP Deutschland neben dem PH11CMI ein weiteres Mainboard im Thin Mini-ITX Formfaktor auf dem Markt, welches die 10te Generation der Intel^® Core^TM Prozessoren unterstützt. Das flache Mainboard hat eine Größe von 170 x 170 mm und kommt auf eine Höhe von nur/lediglich 20 mm. Das PH12CMI ist mit dem Intel^® Q470E Chipsatz bestückt und mit einem LGA 1200 Sockel ausgestattet. Das Mainboard unterstützt Intel^® Core^TM I Prozessoren der 10ten Generation mit 10 Kernen und 35 Watt Thermal Design Power sowie Prozessoren mit 8 Kernen und 65 Watt Thermal Design Power. Die beiden DDR4 SO-DIMM Sockel können mit bis zu 64GB non-ECC Arbeitsspeicher mit einer maximalen Taktfrequenz von bis zu 2933 MHz bestückt werden. Die integrierte Intel^® HD Grafikeinheit bietet Tripple Display Unterstützung bei einer maximalen Auflösung von 4K. Es steht für den Anschluss von Displays ein HDMI Port mit einer Auflösung von bis zu 4096×2160 Pixeln, ein Display Port mit maximal 4096×2304 Pixeln und ein LVDS Anschluss mit einer Full HD 1920×1200 Pixel Auflösung zur Verfügung. Optional kann der LVDS Anschluss durch einen eDP Anschluss mit 4096×2304 Pixel Auflösung ausgetauscht werden. Ferner stehen ein Intel^® I219LM und ein Intel^® I211-AT Gigabit LAN, vier USB 3.2 (Generation 2), sechs USB 2.0, zwei SATA-6G Anschlüsse, drei serielle RS-232 und eine serielle RS-232/422/485 sowie Audio MIC-In und LINE-Out Schnittstellen zur Verfügung. Die MiAPI Stiftleiste bietet zusätzlich 10 GPIOs, Watchdog, SMBUS, Helligkeitssteuerung für Displays und Mainboardmonitoring Funktionalität. Für die Erweiterung bietet das PH12CMI einen PCI-Express x4 Steckplatz, einen M.2 2242/2280 M-Key mit NVME Unterstützung, einen M.2 2230 Slot mit E-Key und einen Mini-PCIe Express Steckplatz. Ein TPM Pin Header ermöglicht optional die Verwendung des optionalen TPM NPCT750 Modul Boards. Das PH12CMI wird in zwei Spannungseingangsvarianten mit 12 Volt oder 19 Volt DC angeboten. Beide Varianten sind für einen Temperaturbereich von 0 bis 60°C ausgelegt und erfüllen die Anforderungen an CE/FCC Klasse B. Auf Kundenwunsch liefert ICP das PH12CMI auch als Bundle mit Prozessor, industriellem Arbeitsspeicher und Speichermedium aus.

ICP. Industrial Computer Products …by people who care!

Produktlink:

https://www.icp-deutschland.de/index.php?stoken=4726B0F7&lang=0&cl=search&searchparam=PH12CMI

Datenblatt:

https://files.icp-deutschland.de/produkte/KC002591/web/icp/PH12CMI-datasheet-20210630.pdf

Spezifikationen

• Thin Mini-ITX Formfaktor
• Intel® Comet Lake 10te Gen. Core^TM i9/i7/i5/i3 LGA CPU
• Support für 35 Watt 10-Kern und 65 Watt 8-Kern Core^TM CPUs
• Intel® Q470E Chipsatz
• 64GB DDR4 SO-DIMM Arbeitsspeicher
• Tripple Display Support
• 1x M.2 2280, 1x M.2 2230, 1x PCIe x4, 1 mPCIE
• Intel® GbE Ethernet, USB3.2, HDMI, DP, LVDS/eDP, RS-232

Anwendungsbereiche/Applikationen

• Panel PC und Embedded Systeme
• Kompakte PC Systeme
• Industrie PC Systeme
• Bild-und Videoverarbeitung
